產品介紹

產品功能介紹

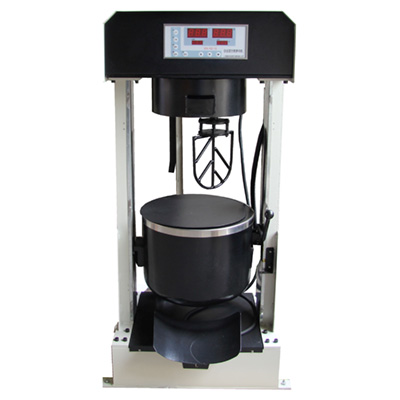

本儀器是根據中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》的T 0702-2011《瀝青混合料試件制作方法（擊實法）》中，對瀝青混合料拌和機的要求設計制造的，適用于實驗室瀝青混合料試件制作前的拌合。
本儀器體積小，節省試驗室空間，操作方便，是各瀝青生產企業、公路、橋梁建設單位和各相關大專院校、研究機構首選的瀝青混合料拌合的儀器。

一、主要技術特點

1、本儀器采用了先進的微機控制技術，在室溫~200℃內任意設定拌合溫度，并自動進行PID調節控制，可自動控制拌和時間，實現了操作自動化。
2、具有相序保護功能，可避免因相序錯誤造成的機械損壞。
3、本儀器為落地式結構，設計新穎，結構合理，使用方便。

二、主要技術參數及指標

1、拌和量：        20升。
2、控溫范圍：      室溫~200℃。
3、控溫精度：      ±5℃。
4、控時范圍：      (0~999)秒。
5、控時精度：      ±0.1秒。
6、拌合槳轉速：    自轉76圈/分；公轉47圈/分。
7、拌合電機：      380伏、550瓦；1400轉/分；50赫茲。
8、升降電機：      380伏、250瓦；1400轉/分；50赫茲。
9、環境溫度：      (-5~+50)℃。
10、環境濕度：     ≤80%。
11、外形尺寸：     600㎜×400㎜×1300㎜（長×寬×高）。
12、整機重量：     215千克（凈重）。
13、工作電源：     AC380V、50Hz， 16A（三相四線制、帶零線）。


產品配置清單

一、SYD-F02-20型 自動混合料拌和機儀器配套清單（出廠標配）

序號	名    稱	單位	數量	備注
1	“SYD-F02-20自動混合料拌和機”主機	臺	1
2	出料鏟	把	1
3	使用說明書	份	1
4	合格證書	份	1
5	產品保修卡	份	1




產品維護保養

F02-20瀝青混合料拌和機
操作規程和維護保養說明


一．安裝調試注意事項

儀器要安防在堅實的混凝土地面并調整至水平狀態，有條件的場合用膨脹螺絲固定地板，檢查現場電源（三相五線制）確保可靠接地保護。上電后儀器顯示正常但無法啟動，請檢查項序是否正確，調整后可排除故障。
二．故障的判斷及現場維修
1.設定溫度于用戶現場測量拌和鍋溫度不一致的問題，因為拌合鍋是用電熱套加熱攪拌鍋鍋壁，普通測溫計無法準確測量鍋壁溫度（有條件應用點測溫度計測量鍋壁溫度），解決普通測量方法溫度不準的辦法可用導熱油或水加入到拌合鍋內（20-25升），等待一段時間后用普通溫度計測量鍋內液體的溫度，可解決溫度不一致的問題。
2.攪拌過程中如出現攪拌葉卡死的現象，請檢查攪拌葉于鍋底的間隙（5-8mm）。
3.發現上下降時，鍋高底不一樣時，打開下面安裝板，檢查兩端鏈條座是否斷裂。
4．拌合鍋顯示溫度和拌合次數不亮時，檢查開關電源是否正常。
 以上建議供參考希望對現場安裝維護人員有所幫助
